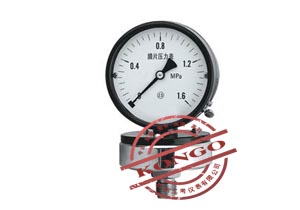

GTM15膜片式壓力表
概述
GTM15系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體、氣體等各種介質的壓力和負壓。
GTM15系列中的防腐膜片式壓力表可用于測量具有腐蝕性的液體、氣體等各種介質的壓力和負壓。
結構原理
結構：
膜片壓力表由膜片部件、機芯部件、指針部件及外殼連接部件四大部分組成。
原理：
膜片壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件、指針部件的工作使要測的壓力清楚地在度盤上指示出來。
技術參數
| 表盤尺寸mm | 100 150 |
| 測量范圍MPa |
0～0.1,0～0.16,0～0.25,0～0.4,0～0.6 0～1，0～1.6，0～2.5 -0.1～0，-0.1～0.06 |
| 精確度等級 | 2.5 |
| 備注 | 普通 防腐 |
