簡介
智能旋進旋渦流量計采用較新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。
選用背景
1.在某些特定場合下孔板流量計已不能滿足基本的測量要求，用戶開始選用旋進旋渦流量計。
在天然氣流量計量現場，往往都存在著一些特殊用戶，主要表現為：瞬時流量較小或流量波動幅度較大。如果在這種情況下仍然使用傳統的孔板流量計進行流量測量，那么就很有可能違背有關技術標準的規定。比如，要求"管道內的流量應該不隨時間變化，或?qū)嶋H上只隨時間有微小和緩慢的變化"對于采用法蘭取壓的孔板流量計又要求“ReD≥1260 2 D”等，一旦超越這些基本的使用條件，孔板流量計的測量準確性也就無從談起；另外，在這種特殊情況下，對顯示儀表的選配也是一件頗費周折的事情，如果匹配不當，那么指示或記錄示值超差也就在所難免。
2.對生產管理成本的嚴格控制是現代企業生存發展的迫切要求。
如今，各個企業都在經歷著市場的嚴峻洗禮，生產成本就勢必悠關企業的生死存亡，因此，在滿足流量計基本要求的前提下，選用既能節省靜態投資又能降低動態成本的新型計量?jī)x表也就提上了有關決策者的議事日程。
智能旋進旋渦流量計特點
與傳統的孔板流量計進行比較，智能旋進旋渦流量計具有以下幾個主要特點：
1.實現了機電一體化，日常的計量過程不需人工值守；
2.工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大大縮短；
3.系統的測量準確度能夠滿足目前的貿易計量要求(≤2%)">；
4.流量測量范圍較寬（q max /q min =15～20">），可在孔板流量計無法涉足的部分小流量區域進行有效工作；
5.體積小、重量輕，離線標定較為方便；
6.測量信號既可就地顯示，也可按需遠傳；
7.無可動部件，因此對于一般的測量就不存在儀表的機械磨損；
8.儀表管理人員勿需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取并且不必進行折算轉換；
智能旋進旋渦流量計安裝注意事項
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

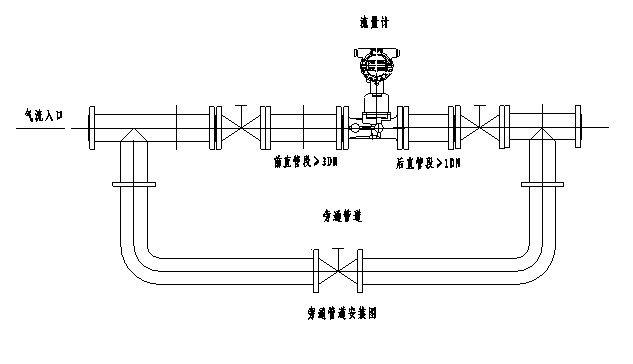

為了不影響流體正常輸送和便于維護，并保證前≥3ND、后≥1ND的直管段；

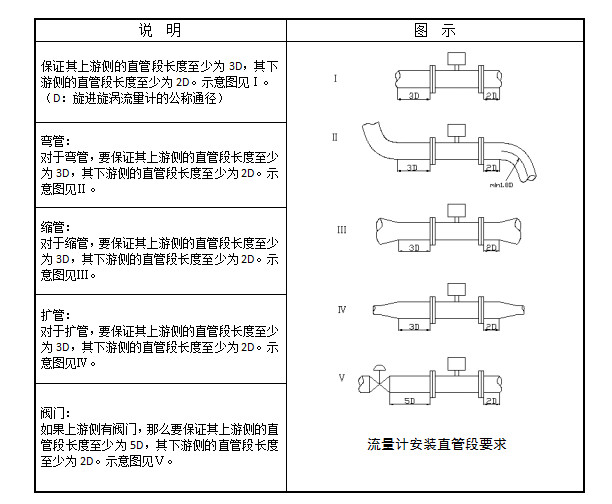

直管段要求
根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求，對各種上游阻力件，建議采用如下圖所列的前后直管段長度，且保持直管段內壁光滑平直。
