產品特點
u 蒸汽、氣體和液體均能測量；
u 壓力損失??；
u 測量體積流量時不需補償；
u 在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關；
u 結構簡單牢固，無可動部件，可靠性高；
u 安裝簡單，使用維護方便；
u 檢測元件不與介質接觸，性能穩定，壽命長；
u 輸出與流量成正比的脈沖信號，無零點漂移，精度高，方便與計算機聯網；
u 測量范圍寬，量程比可達1：10（1：20）
產品類型

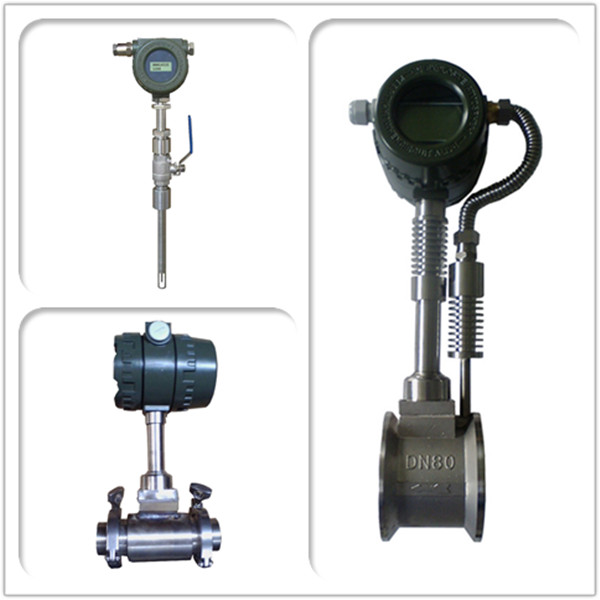

GFM83系列衛生型渦街流量計是根據卡門渦街原理來測量流量的一種應力式渦街流量計，信噪比大，靈敏度高，抗振性強。
信號電路采用單片機技術進行數據處理，將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內，
具有RS485通訊功能，有著非常穩定的零點和精度，口徑從DN25～DN300，廣泛應用于測量過熱蒸汽，飽和蒸汽，壓縮空氣
和一般氣體及液體的體積流量和質量。

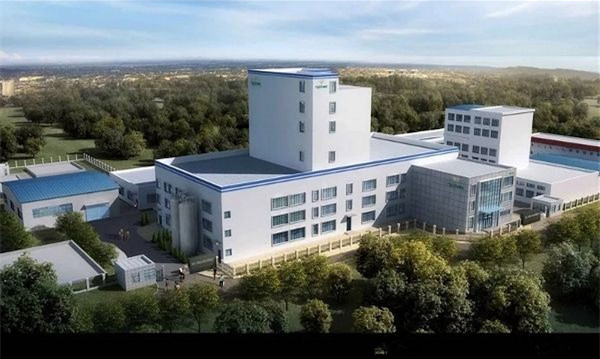

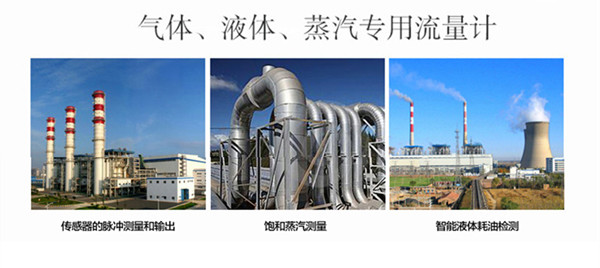

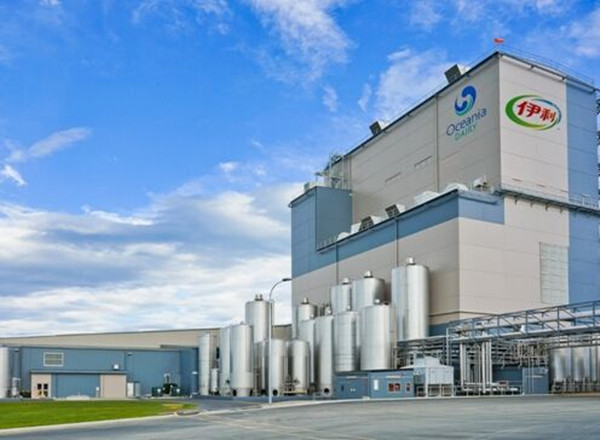

應用案例
1. 流量特性不受流體的壓力、粘度、成分影響
2. 檢測元件不與介質接觸，性能穩定，壽命長
產品技術參數
n 精度：液體1.0級，氣體1.5級；
n 重復性 ：液體0.33%，氣體0.5%；
n 測量范圍：氣體7m/s～40m/s；液體：0.7m/s～7m/s；
n 額定壓力：1.6MPa、2.5MPa、4.0MPa；
n 流體溫度：-40℃～250℃（普通型），100℃～350℃（高溫型）；
n 表體材質：304不銹鋼；
n 工作電源：24VDC（或12VDC），鋰電池；
n 輸出信號：脈沖信號（低電平≤1V，高電平≥4V）；4mA～20mA，或RS485；
n 防護等級：IP65；
n 電氣接口：M20×1.5；
n 防爆型式：普通非防爆型，隔爆型（可選）；
n 環境溫度：-35℃～60℃（無LCD）；-5℃～60℃（帶LCD）
n 相對濕度：5～95%

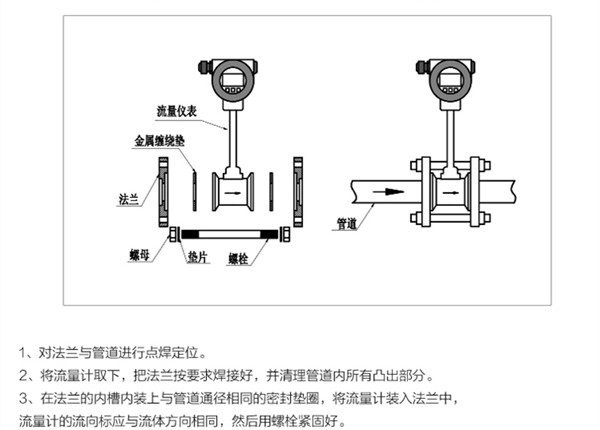

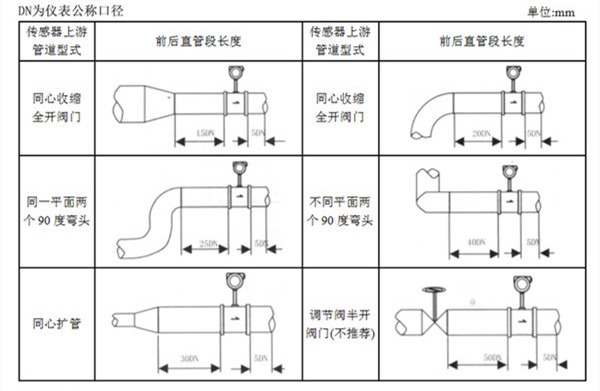

安裝注意
渦街流量計使用
