適用行業
廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業?？梢杂米錾a(chǎn)監測、流量校驗、臨時檢測、流量巡查、水表平衡調試、熱網平衡調試、節能監測、是流量及時檢測必備的工具儀表。
傳感器分類

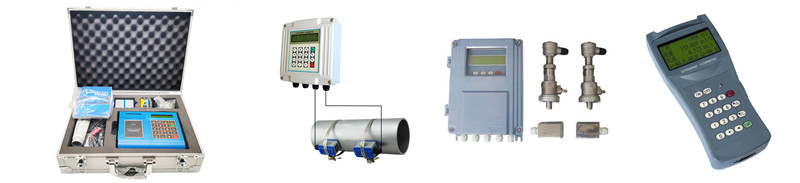

外夾式超聲波流量計，插入式超聲波流量計，管段式超聲波流量計，便攜式超聲波流量計，手持式超聲波流量計。
項目背景
浙江同濟科技職業學院（Zhejiang Tongji Vocational College of Science and Technology ）簡稱同濟學院 ，位于浙江省杭州市，是一所由浙江省水利廳舉辦的公辦全日制普通高等院校，2014年入選全國水利教育示范院校，是全國水利高等職業教育示范院校、水利部首批水利行業高技能人才培養基地、全國文明單位。
根據2017年5月學校網站信息顯示，浙江同濟科技職業學院由校本部、大江東校區和城北校區組成，總占地面積998.9畝，校舍建筑面積17.68萬平方米；共建有6個教學系（部），開設水利工程、建筑設計、工程造價等22個專業，在校全日制學生6700余人。教職工414人，其中專任教師228人。
項目要求
體積小，攜帶方便，測量準確
非接觸式測量
無需斷管斷流，無壓力損失
實現口徑DN15-DN6000的管道流量測量
解決方案

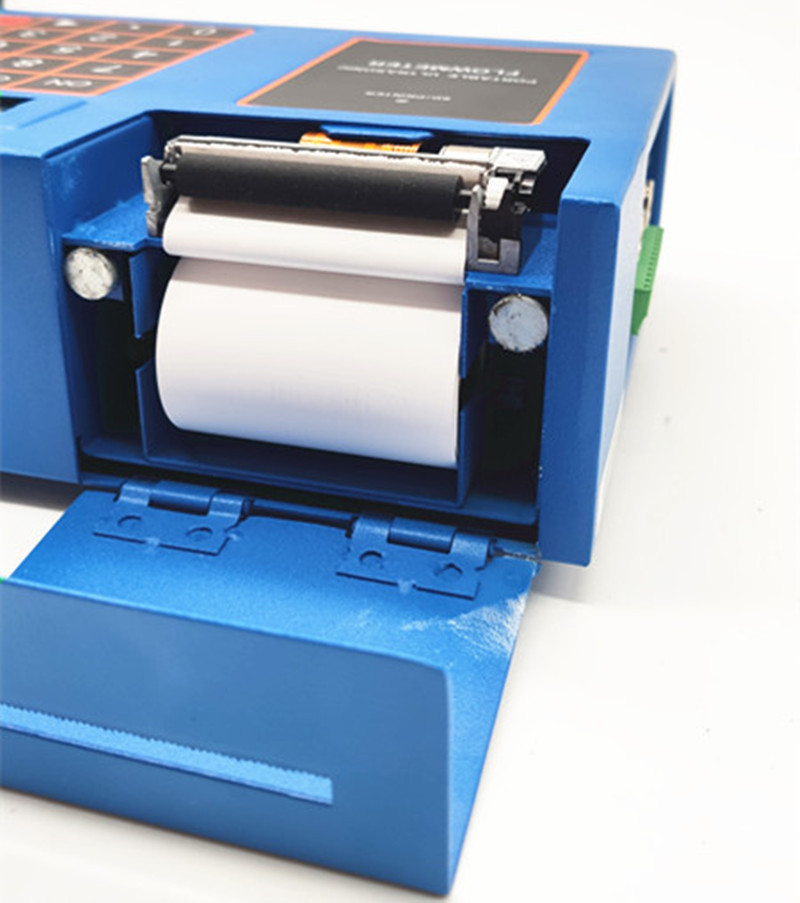

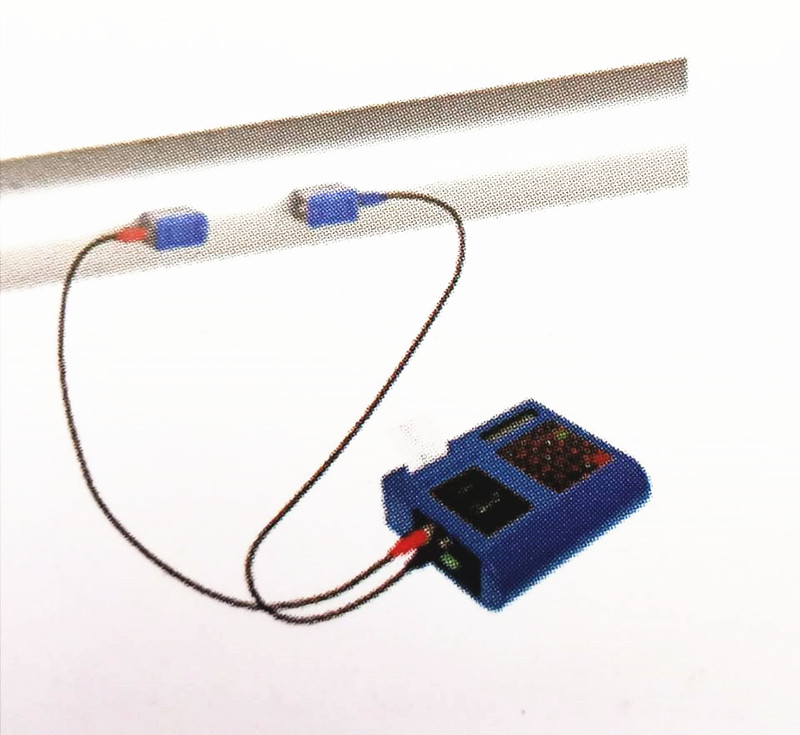

便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量，具有體積小，攜帶方便，測量準確的特點。內置打印機和SD卡存儲器，可即時或定時打印設定的測量值
特點
1、超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。
2、具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20MA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
3、流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
4、硬件模塊化設計。有主板模塊、4-20MA輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
5、MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
6、日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
7、16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
8、定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
9、OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
10、帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
11、串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
12、具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
13、具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。
14、單一24V（GFM66M使用DC 8～36V）直流電源工作。工作電流小于50MA。（在不連接顯示器，蜂鳴器不鳴響的條件下）。
安裝注意事項

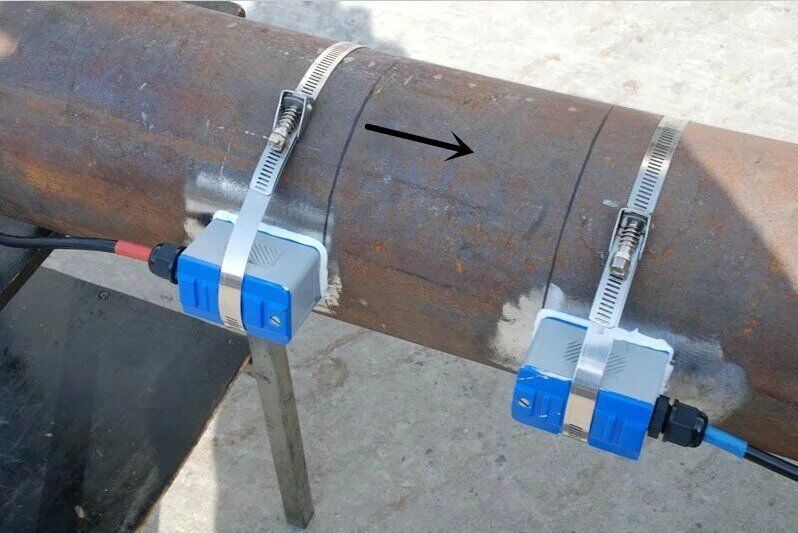

1、介質必須滿管，準確輸入管道外徑、材質、壁厚、襯里材料及襯里厚度等管道的相關參數。

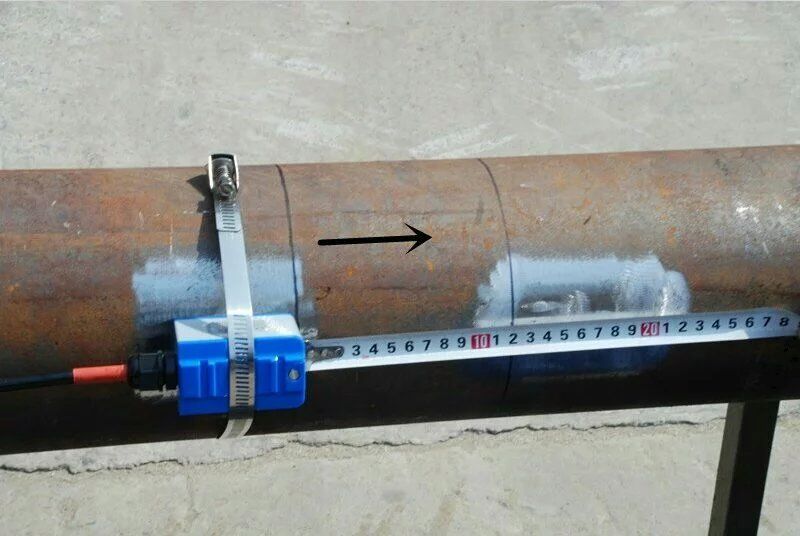

2、傳感器安裝時前、后直管段應至少滿足前10D后5D的要求，避開管道頂部和底部，盡量安裝在管道的水平位置，或與水平直徑成45°的范圍內，注意避開焊縫。
3、根據流量計計算出的安裝距離安裝傳感器時，并綜合參考流量計的信號強度、測得聲速值、信號質量、安裝距離檢查等參數，將傳感器安裝位置調整到最佳位置。若流量計測得聲速值與實際聲速值相差超過±6 m/s時，流量計測得的流量值與實際流量值也會出現差異。
4、流量計在不同管徑上檢定、校準，會得到不同的修正系數，即使同一臺主機使用相同類型的不同傳感器，也會得到不同的修正系數。因此，使用單臺超聲流量計對不同管徑進行測量的用戶，應按照國家計量檢定規程的要求定期送檢。
