變頻泵的排氣量介質測量
微小流量精準計量
應用背景
某客戶要時時測試變頻泵的排氣量，即測量排出的空氣流量。由于變頻泵排的空氣流量太?。?/font>5升每分鐘），口徑要求是15MM 。渦街流量計和旋進旋渦流量計雖可測空氣流量，但是在這么小的流量下很難精準測量。
測量要求
1. 測試的是變頻泵的排氣量。
2. 流量小（.客戶最大流量是70升每分鐘，一般情況下是5升每分鐘）
3. 準確計量。
4. 長期穩定性高.
5. 常溫常壓
解決方案

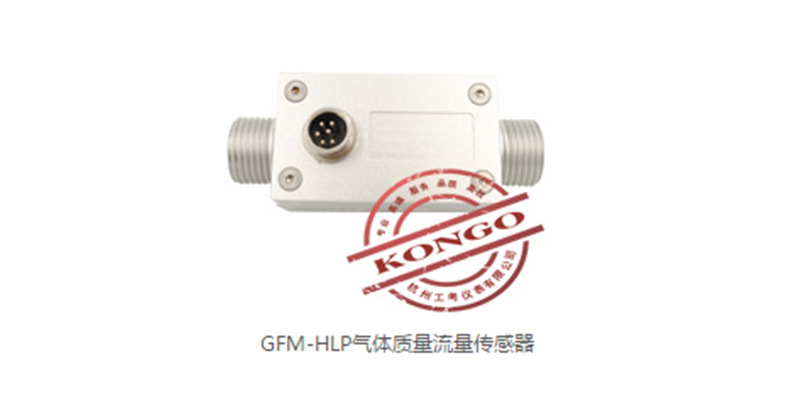

根據客戶提供的信息以及要求，我們推薦使用GFM-HLP氣體質量流量計。GFM-HLP氣體質量流量傳感器是采用微機電系統(MEMS)流量傳感芯片制作，適用于各種用途的清潔、相對干燥性小流量氣體測量和過程控制，獨特的封裝技術使得產品滿足不同范圍的流量測量，確保高靈敏度，高可靠性，高穩定性和低成本。
GFM-HLP氣體質量流量傳感器是基于MEMS 流量傳感單元和高精度數字處理和標定電路(MCU)組成．集成的A-疆／D轉換器和具有內部校準功能的邏輯電路及MCU處理器共同保證了傳感信號實時有效采集，獲得精確的流量信號，并在內部進行相應的補償算法處理，因此無需再做任何外部校準補償，就能確保高精度的流量輸出；友好的數字化輸出通訊方式，用戶可以很方便的得到進行通信得到相應數據信息；產品應用范圍十分廣闊。
應用領域
醫療、石油、燃氣、化工、冶煉、食品加工、儀器儀表、機電設備.
產品特點
精度高（ 1.5％F.S ）
線性輸出和無需溫度補償
以最小的零漂保持長期穩定性
快速響應時間（ 20 ms 響應時間）
流速范圍寬 0-60m/s ，抗沖擊100g
固態傳感核心（無表面空洞或易碎膜），抗堵塞和壓力沖擊
模擬輸出（ 1至5 V）（可提供數字I2C通信輸出）
能夠適應于相對潮濕性氣體測量
工作溫度： -25°C至85 °C，儲存溫度：-40 °C至90 °C ，濕度：0～100 ％RH
傳感器可耐冷凝水
安裝與使用

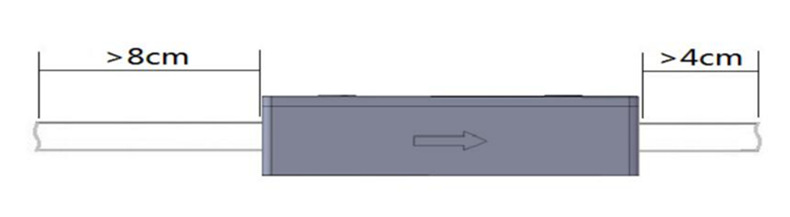

將傳感器安裝在管道上，保障前直管段大于8CM，后直管段大于4CM，并且保障直管段與傳感器同心安裝，傳感器和直管段固定可靠，如下圖所示：
注意安裝時氣流方向與傳感器氣流指示方向一致，傳感器引出線按照定義對應正確連接后，再接通電源開始工作。
氣體質量流量計的使用
