項目地：上海松江工程技術學院
時間：2011年
所用產品：渦街流量計、流量積算儀
渦街流量計原理：
GFM83智能渦街流量計是根據卡門渦街原理來測量流量的一種應力式渦街流量計，信噪比大，靈敏度高，抗振性強。信號電路采用單片機技術進行數據處理，將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內，具有RS485通訊功能，有著非常穩定的零點和精度，口徑從DN25～DN300，廣泛應用于測量過熱蒸汽，飽和蒸汽，壓縮空氣和一般氣體及液體的體積流量和質量。
渦街流量計應用：
蒸汽、氣體和液體均能測量；
壓力損失小；
測量體積流量時不需補償；
在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分的影響，僅是與旋 渦發生體的形狀和尺寸有關；
結構簡單牢固，無可動部件，可靠性高；
安裝簡單，使用維護方便；
檢測元件不與介質接觸，性能穩定，壽命長；
輸出與流量成正比的脈沖信號，無零點漂移，精度高，方便與計算機聯網；
測量范圍寬，量程比可達1：10（1：20）
流量積算儀原理：
智能流量積算儀顯示器采用大屏幕全點陣液晶帶背光，中文顯示.通過簡單編程可以測量飽和蒸汽、過熱蒸汽和液體及氣體的體積流量和質量流量，實現溫度自動補償、壓力自動補償、溫度壓力同時補償，還可以測量熱水、飽和汽和過熱汽的熱量等參數，壓力自動補償熱焓、溫度自動補償熱熔等；查詢停電和來電時間記錄，4-20mADC標準電流輸出，方便與PC機或記錄儀連接，還有RS485或RS252通訊接口，方便與電腦連接。
流量積算儀應用：
適用于自來水、油、液體、固態流體等無需補償?shù)墓I(yè)過程流量參數的測量、顯示、控制和計量積算。可接收孔板差壓輸入或渦街流量計、電磁流量計、渦輪流量計等各種流量計的輸入信號。

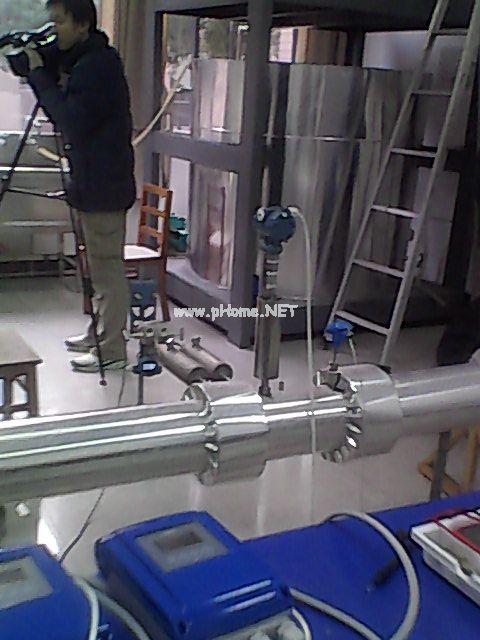

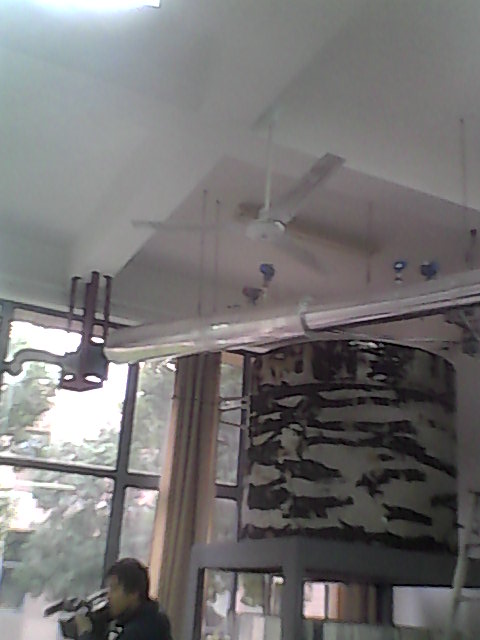

上海松江工程技術學院：渦街成套
