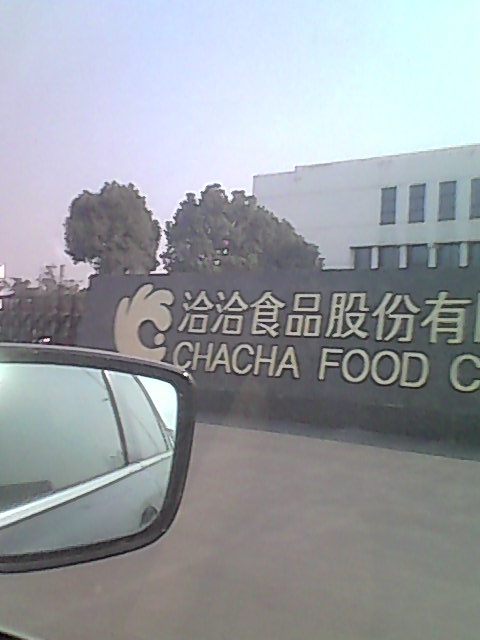

項目地：合肥洽洽食品股份有限公司
時間：2011年
所用產品：渦街流量計
原理：
GFM83智能渦街流量計是根據卡門渦街原理來測量流量的一種應力式渦街流量計，信噪比大，靈敏度高，抗振性強。信號電路采用單片機技術進行數據處理，將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內，具有RS485通訊功能，有著非常穩定的零點和精度，口徑從DN25～DN300，廣泛應用于測量過熱蒸汽，飽和蒸汽，壓縮空氣和一般氣體及液體的體積流量和質量。
應用：
1、蒸汽、氣體和液體均能測量；
2、壓力損失小；
3、測量體積流量時不需補償；
4、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分的影響，僅是與旋 渦發生體的形狀和尺寸有關；
5、結構簡單牢固，無可動部件，可靠性高；
6、安裝簡單，使用維護方便；
7、檢測元件不與介質接觸，性能穩定，壽命長；
8、輸出與流量成正比的脈沖信號，無零點漂移，精度高，方便與計算機聯網；
9、測量范圍寬，量程比可達1：10（1：20）
特點：
1、采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號；
2、散熱器結構采用橫放型結構，比采用豎放型散熱器結構的流量計，更少的將熱量傳遞到放大部分，而且散熱面積大，散熱更快，使傳感器的可靠性更高，壽命更長；
3、通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出了最佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等精度，配合特殊的工藝處理，從而克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。這是本公司在制作渦街流量計方面的技術獨特優勢。

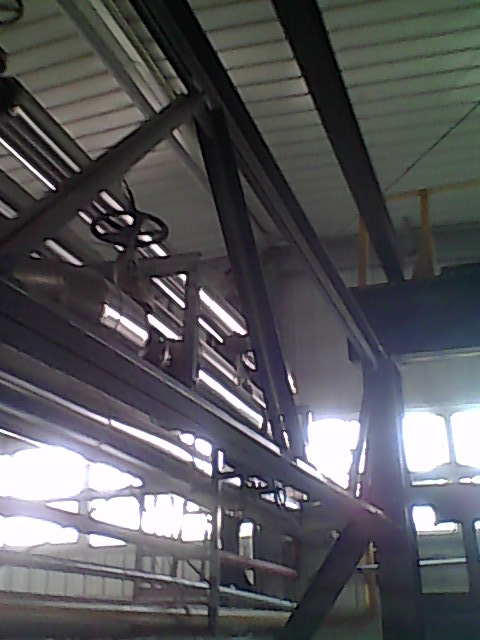

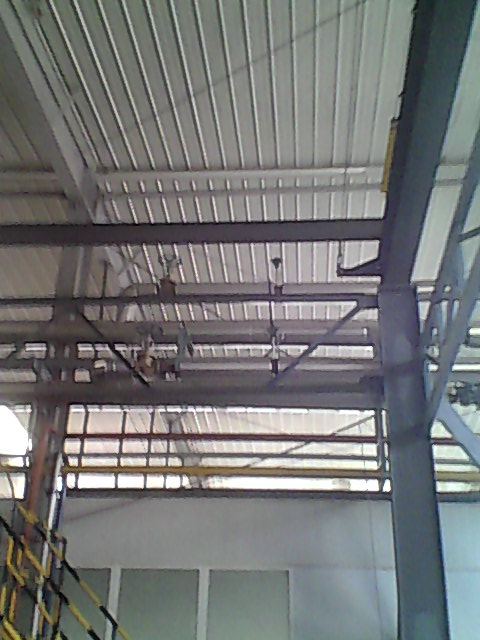

洽洽食品：渦街流量計
