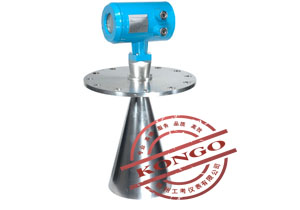

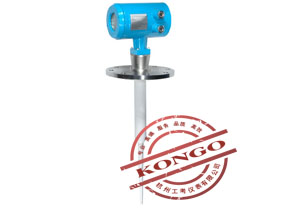

GPM-50系列脈沖型雷達物位計
測量原理
發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
應用介質：
GPM-50系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
技術參數
| GPM-50系列脈沖雷達物位儀表 |  |
 |
|
|
類別 |
GPM-51 | GPM-52 | GPM-53 |
| 應用 |
壓力小，過程條件簡單，腐蝕性的液體、漿料 比如： 污水液位測量 漿料料位測量 |
存儲或過程容器腐蝕性的液體、漿料 比如： 具有壓力的液位測量 污水液位測量
漿料料位測量 |
適應各種存儲容器或過程計量環境，液體、漿料、固體 比如： 原油、輕油液位測量
氫氧化鋁液位測量 |
|
防爆 認證 |
EXiaIICT6/EXiaIIBT4 | EXiaIICT6/EXiaIIBT4 | EXiaIICT6/EXiaIIBT4 |
|
測量 范圍 |
20米 | 20米 | 35米 |
|
過程 連接 |
螺紋 | 法蘭 | 法蘭 |
|
過程 溫度 |
-40 |
標準型-40-130℃
高溫型-40-180℃ |
標準型-40-130℃
高溫型-40-250℃ |
|
過程 壓力 |
-1.0-3bar | -1.0-20bar | -1.0-40bar |
|
重復 性 |
± 1mm | ± 1mm | ± 1mm |
|
精度 |
﹥ 0.1% | ﹥ 0.1% | ﹥ 0.1% |
|
頻率 范圍 |
6.3GHz | 6.3GHz | 6.3GHz |
|
防護 等級 |
IP67 | IP67 | IP67 |
|
信號 輸出 |
4…20mA/HART(兩線) | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) |
